a级aaaaaaaa毛片-a级成人毛片久久-a级粗大硬长爽猛视频免费-a级大胆欧美人体大胆666-a级大片免费观看-a级高清免费

樹脂-泡沫鋁復合材料制備及性能研究（三十三）

3.5.2 Al Foam和 PU-PUR/Al Foam的壓縮性能分析(C)

(3)Al Foam和 PU-PUR/Al Foam壓縮比吸能分析

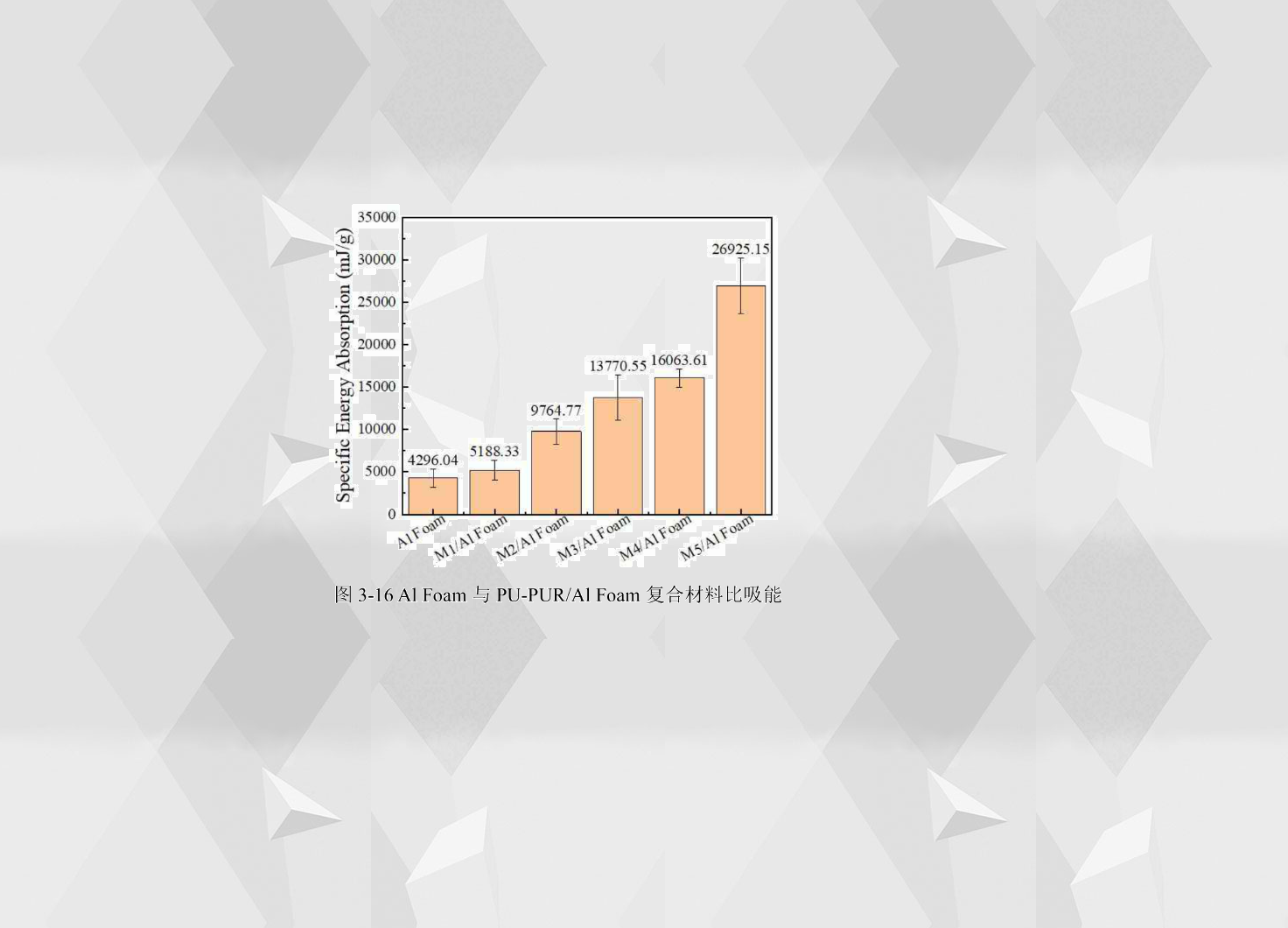

從圖3-16可以看出在泡沫鋁孔洞中填充樹脂后，形成的PU-PUR/Al Foam復合材料的壓縮比吸能都高于Al Foam，也都高于對應的樹脂澆鑄體。Al Foam的比吸能為4296.04mJ/g，而M1/Al Foam的比吸能為5188.33mJ/g, 比Al Foam增加了20.77%。M2/Al Foam的比吸能為9764.77mJ/g，比M1/Al Foam增加了88.20%。M3/Al Foam的比吸能為13770.55mJ/g，比M2/Al Foam增加了41.02%。M4/Al Foam的比吸能為16063.61mJ/g，比M3/Al Foam增加了16.65%。M5/Al Foam的比吸能最高，為26925.15mJ/g，比M4/Al Foam增加了67.61%。從比吸能來看，填充的樹脂中聚脲含量越高PU-PUR/Al Foam復合材料比吸能越大。

綜合來看，泡沫鋁骨架的存在很大程度上改善了聚氨酯和聚脲在壓縮變形時的扭曲變形和脆斷失效問題，M1/Al Foam和M5/Al Foam復合材料可承擔的應變分別比對應的PU和PUR樹脂澆鑄體高0.27和0.08。PU-PUR/Al Foam復合材料的壓縮彈性模量、壓縮強度和比吸能則隨著樹脂中聚脲含量的增加而呈現正相關趨勢，且都高于對應的樹脂澆鑄體。M5/Al Foam復合材料的上述性能均為最高，其壓縮彈性模量和強度為851.95 MPa和107.32 MPa，壓縮比吸能為26925.15mJ/g，均高于其他復合材料。綜合分析得到M5/Al Foam復合材料在抵抗壓縮載荷時的綜合強度最高。
